GAS DETECTION SYSTEM

GSEC เราคือผู้ผลิตระบบตรวจจับแก๊สรั่วอัตโนมัติ

ระบบตรวจจับแก๊สเมื่อเกิดการรั่วซึมจากท่อหรืออุปกรณ์จัดเก็บแก๊ส ด้วยเทคโนโลยีที่ปลอดภัย เพื่อป้องกันการเกิดเพลิงไหม้สำหรับแก๊สหุงต้มและแก๊สอื่นๆ

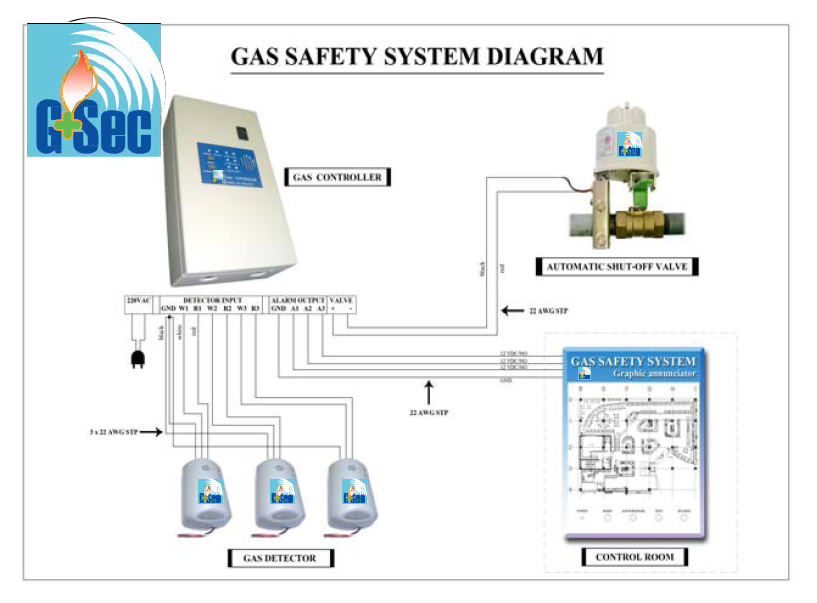

การทำงานของระบบ

ระบบตรวจจับและป้องกันสำหรับแก๊สหุงต้ม เป็นระบบที่เหมาะสมในการตรวจจับ การรั่วของแก๊ส ในพื้นที่ที่มีความเสี่ยงสูง อาทิเช่น ครัว, โรงอาหาร, ภัตตาคาร, LPG plant โดยระบบต้องทำงานตรวจจับ แก๊สด้วย Gas detector และแจ้งเตือนการรั่วซึมของแก๊ส เป็น LED และสัญญาณเสียง โดยแสดงทั้งตำแหน่งที่ตรวจจับการรั่วซึมได้ และส่งสัญญาณ ไปยัง Monitor and Control Module และ remote graphic display เพื่อสามารถรับทราบปัญหาได้รวดเร็ว จากนั้น Monitor and Control Module จะสั่งปิดวาล์ว ส่งแก๊ส เป็นลำดับต่อไปเพื่อ ตัดแหล่งจ่ายแก๊ส และหยุดปัญหาการรั่ว

GAS DETECTOR

GAS DETECTOR

อุปกรณ์ตรวจจับและเตือนภัยเมื่อมีแก๊สรั่ว

GAS CONTROLLER

GAS CONTROLLER

ชุดแสดงสถานะและควบคุม

SHUT-OFF

SHUT-OFF VALVE

วาล์วที่ถูกควบคุมการทำงานโดยอัตโนมัติจากตัวควบคุม Controller Module

GAS DETECTOR เครื่องตรวจจับแก๊สรั่ว

เพื่อความปลอดภัยในบริเวณใกล้เคียงในพื้นที่ที่มีการใช้แก๊ส LPG , มีเทน , ไฮโดรเจน , ออกซิเจน

ครัวเรือน

ครัวเรือน

ร้านอาหาร

ร้านอาหาร

โรงงานอุตสาหกรรม

โรงงานอุตสาหกรรม

โรงพยาบาล

โรงพยาบาล

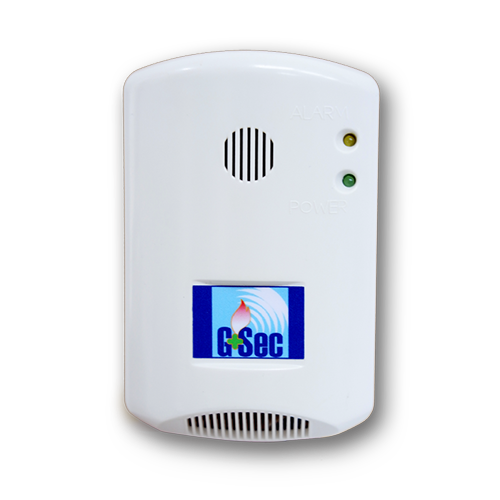

Gas Detector

เครื่องตรวจจับแก๊สรั่ว

เครื่องตรวจจับแก๊สรั่ว

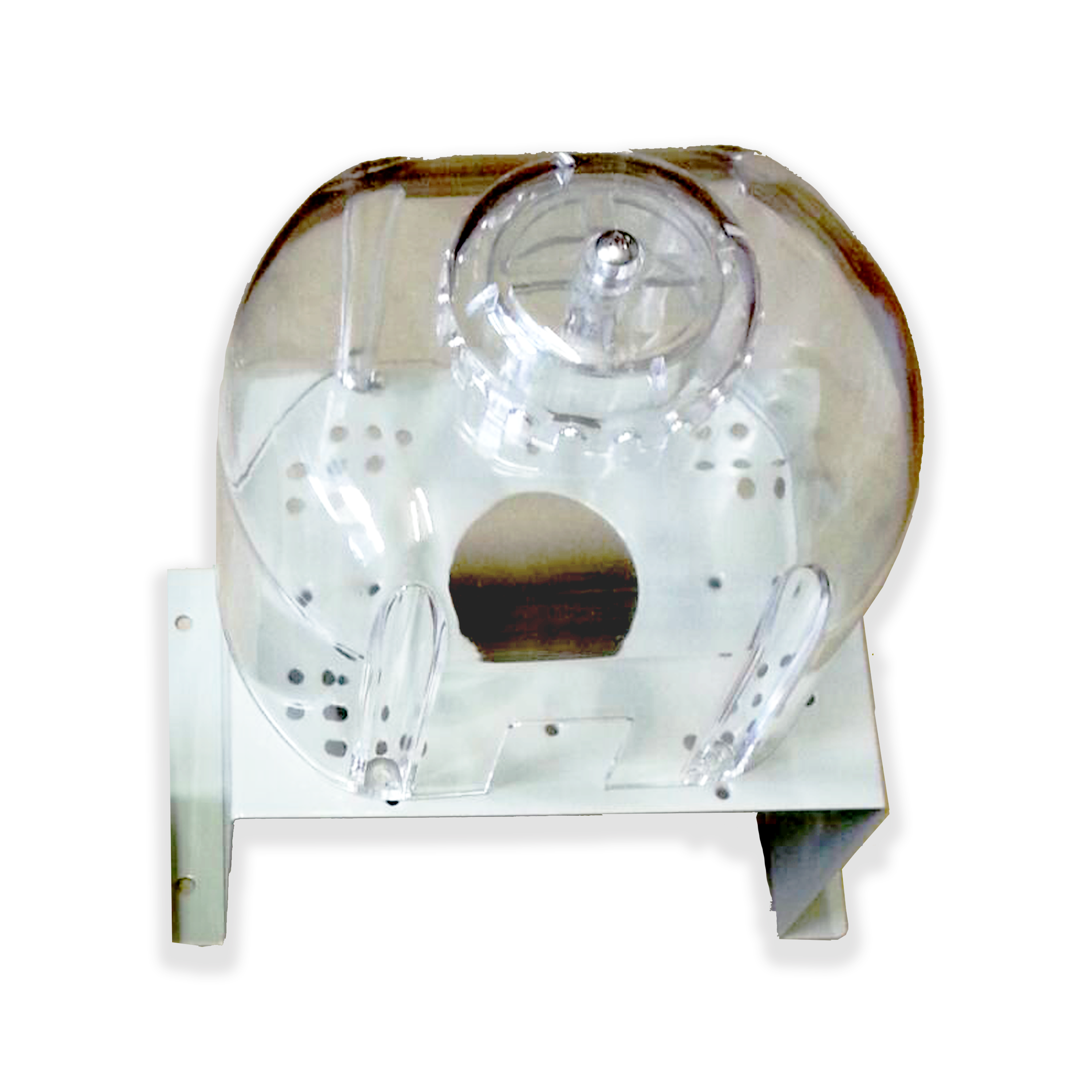

ฝาครอบป้องกันน้ำและฝุ่น

ฝาครอบป้องกันน้ำและฝุ่น

อุปกรณ์ตรวจจับและเตือนภัยเมื่อมีแก๊สรั่ว (Gas detector) มีคุณสมบัติดังนี้

Gas Detector

สามารถตรวจจับแก๊ส LPG ที่ 0.06%-1.00%, แก๊ส CNG ที่ 0.06%-1.25% รวมไปถึงแก๊ส Butane, Hydrogen และ Ethanol

Gas Detector

มีเสียง alarm เตือนในตัวเมื่อตรวจจับแก๊สรั่วได้ ในรุ่น WIFI Detector แจ้งเตือนเข้ามือถือ ใช้ไฟบ้าน AC 220V พบเจอแก๊สรั่ว ส่งข้อความแจ้งเตือนทันที

Gas Detector

มีการส่งสัญญาณ output ไปยังชุด control โดยไม่ต้องต่อ relay เพิ่ม เพื่อป้องกันการเกิดประกายไฟ ซึ่งจะช่วยลดโอกาสเกิดไฟไหม้หรือการระเบิดได้

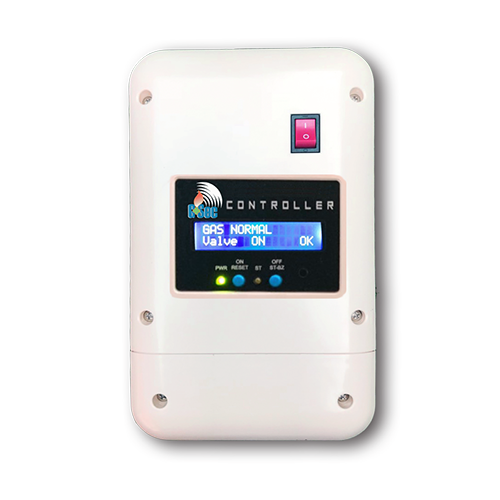

Gas Monitor and Control Module

Gas Monitor and Control Module
ชุดแสดงสถานะและควบคุม Monitor and Control Module (controller) ต้องสามารถแสดงผลและควบคุมได้ดังนี้
  1. สามารถเชื่อมต่อได้กับ Gas detector และ Automatic shut-off Valve ได้
  2. ส่งสัญญาณเสียงเตือนเมื่อ
    • ตรวจจับการรั่วซึมของแก๊สหุงต้มได้
    • สายสัญญาณที่ต่อไปยัง gas detector ขาด
    • ชุด detector ชำรุด
  3. สามารถส่งสัญญาณเสียงและ LED แสดงตำแหน่งของชุด Monitor and Control Module (controller) ที่ตรวจจับแก๊สได้ไปยัง remote graphic display ( กรณีมี remote graphic display ในระบบ)
  4. สั่ง Automatic shut-off Valve ทำงานเพื่อตัดแหล่งจ่ายแก๊สจาก บริเวณที่มีแก๊สรั่วซึม
  5. มี Alarm output relay
  6. มีอุปกรณ์แสดงสถานะที่หน้าจอของ Monitor and Control Module โดยอย่างน้อยต้องแสดง
    • LED แสดงสถานะ การตรวจจับแก๊สรั่วที่ตรวจจับได้จาก Gas detector แต่ละตัว
    • LED แสดงสถานะ Fault เมื่อ Gas detector ชำรุด หรือสายสัญญาณที่ต่อไปยัง gas detector ขาด
    • LED แสดงสถานะ Power on
    • ปุ่ม Reset
    • ปุ่ม Acknowledge

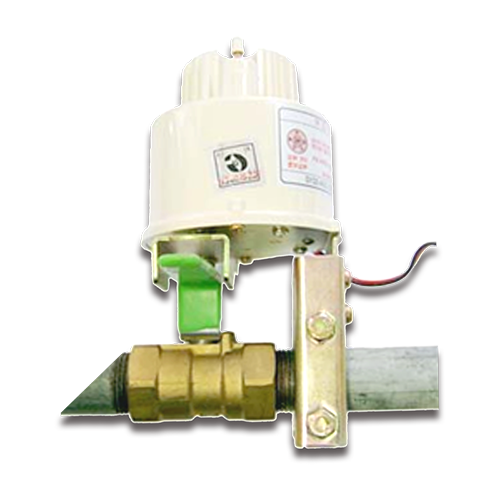

Automatic shut-off valve

Automatic shut-off valve
วาล์วที่ถูกควบคุมการทำงานโดยอัตโนมัติ (Automatic shut-off Valve) มีคุณสมบัติดังนี้
  1. มอเตอร์ที่ใช้ขับวาล์วจะต้องไม่เกิดประกายไฟขณะทำงาน
  2. มีกำลังขับหรือแรงบิดเพียงพอในการขับวาล์วขนาดต่างๆได้
  3. ใช้แรงดันไฟฟ้า DC12V
  4. มีปุ่ม release ทางกลเพื่อ bypass ชั่วขณะได้

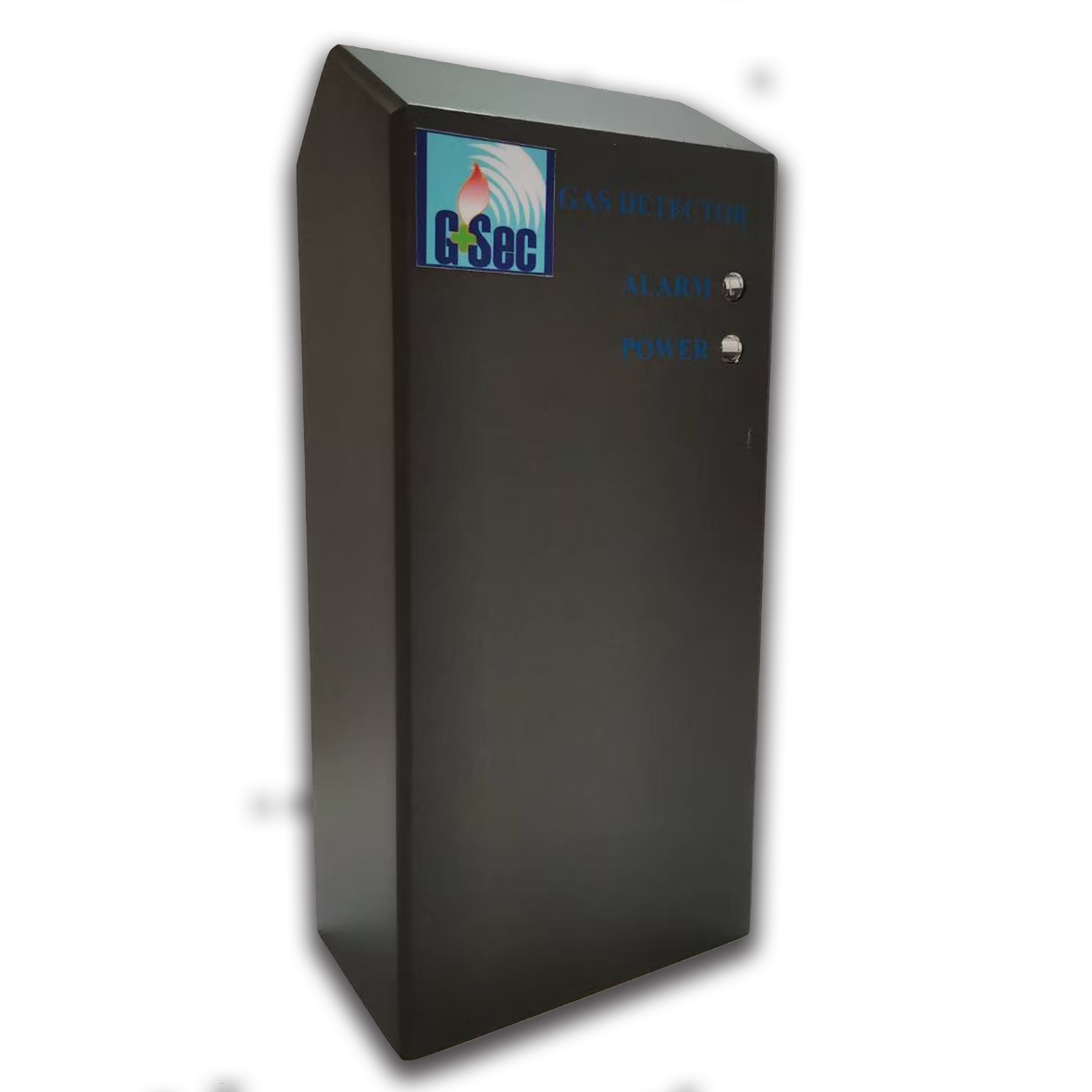

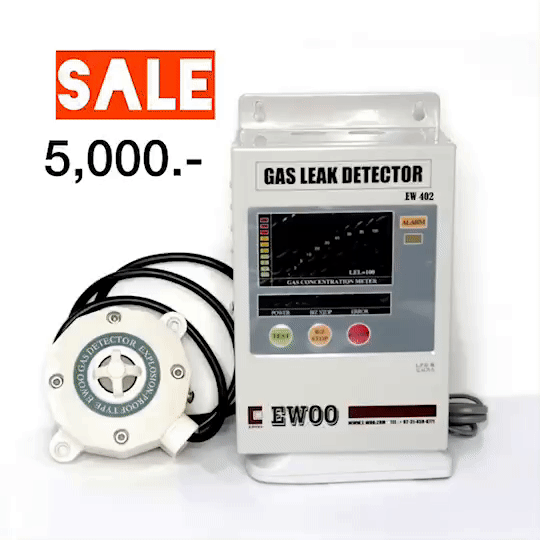

Gas Detector (Explosion Proof)

EWOO 401

EWOO 402

ฝาครอบ

ฝาครอบ

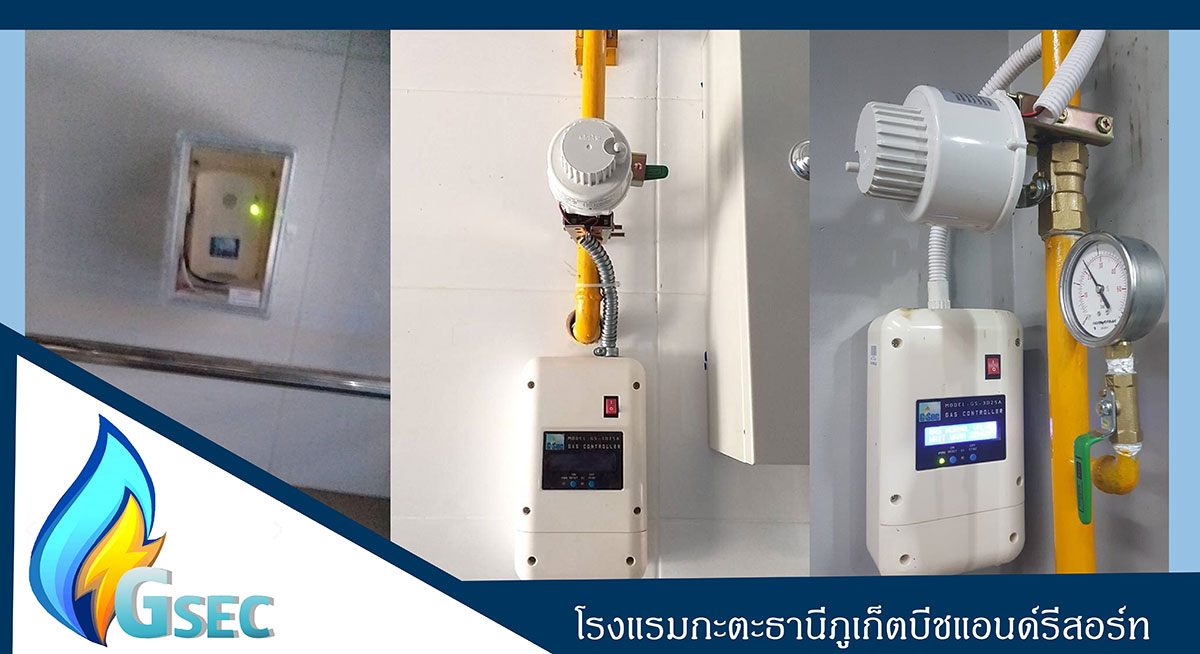

ผลงานการติดตั้งระบบตรวจจับแก๊ส

ผลงานการติดตั้งระบบตรวจจับแก๊ส
